Druckmeßgeräte
für die verschiedensten Mess- und
Schaltaufgaben
Datenblatt
Bedienungs-
anleitung

Beispiele für den Einsatz
von Druck- und
Differenzdruckgeräten

Druckmeßgerät für erschwerte Bedingungen
wie z.B. Druckstöße, Vibrationen
- Meßbereiche 0 ... 400 mbar bis 0 ... 25 bar
- Druckanschluss G 1/2 B

- robustes Membransystem
- alle Meßbereiche überdrucksicher bis 25 bar


zusätzliche Kontaktvorrichtungen KE...
MA 12

Bedienungsanleitung
Druckmeßgerät MA 12
Chemie-Rohrfedermanometer Klasse 1,0
- Meßbereich -1 ... 600 bar
- Chemieausführung oder Sonderausführung
- Druckanschluss G 1/2 B

- eingebaute Zusatzeinrichtungen wie Kontakte,

- Drehwinkelgeber mit analogem Ausgangssignal (Ex-eigensicher)

zusätzliche Kontaktvorrichtungen KE...
MA 13

Bedienungsanleitung
Rohrfedermanometer MA 13
Chemie-Plattenfedermanometer Klasse 1,6
- Meßbereiche 0 ... 25 mbar bis -1 ... 25 bar
- Einsatz auch für aggressive Medien in aggressiver
  Umgebung
- Druckanschluss G 1/2 B

- Ex-eigensichere Zusatzeinrichtungen für den Einsatz in

- explosionsgefährdeten Bereichen

zusätzliche Kontaktvorrichtungen KE...
MA 15

Bedienungsanleitung
Chemie-Plattenfedermanometer MA 15
Standard-Plattenfeder-Manometer Klasse 1,6
- Ausführung wie MA 15
- Meßsystem Stahl / nichtrostender Stahl

- hohe Überdrucksicherheit
- Druckanschluss G 1/2 B


zusätzliche Kontaktvorrichtungen KE...
MA 16

Bedienungsanleitung
Standard-Plattenfedermanometer MA 16
Transmitter-Manometer Kl. 1,0
- Meßbereiche 0...0,6 bis 0... 400 bar
- Betriebsspannung 24 V DC
- Ausgangssignal 0(4)-20 mA, 0-10 V DC

- Druckanschluss G 1/2 B
- Schutzart IP 54
- Meßsystem Edelstahl
MA 32

Bedienungsanleitung
Chemie-Einheits-Manometer MA 32
Digital-Manometer
mit Keramikmeßzelle auch geeignet für aggressive Medien
- Meßbereiche 0 ... 1 bis 0 ... 400 bar
- Ausgangssignal 0 ... 20 mA
- Druckanschluss G 1/2 B

Einsatzbereiche:
Verfahrenstechnik, Prozeßtechnik, Umwelttechnik,
Maschinen- und Anlagenbau

ME 01

Bedienungsanleitung
Elektronisches Manometer ME 01
Digital-Kontaktmanometer
3-stelliges LED Digital-Kontaktmanometer
80 mm Edelstahlgehäuse
Min./max. Speicher
Messbereiche von 25 mbar bis 250 bar
Trockene Keramikmesszelle
Analogausgang: 0(4)...20 mA, 0...10 V
max. 2 Kontaktausgänge DC PNP, max. 200 mA
Kabelanschluß Stecker M12x1, 5-polig
Lieferbar mit allen gängigen Prozessanschlüssen
PM 82

Bedienungsanleitung
Digital-Kontaktmanometer mit Temperaturanzeige
Kombinierte Druck-Temperaturanzeige
3-stellige LED mit Kontaktausgängen
80 mm Edelstahlgehäuse
2 min./max. Speicher
Messbereiche von 250 mbar bis 40 bar
0…50°C bis -20…100°C
Analogausgang: (0)4...20 mA, 0…10 V
2 DC PNP Kontaktausgänge, max. 200 mA
Kabelanschluß Stecker M12x1, 5-polig
PTM 82

Bedienungsanleitung
Digital-Kontaktmanometer
3 stelliges LED Digital-Kontaktmanometer
14 mm Ziffernhöhe
63 mm Edelstahlgehäuse Min./max. Speicher
Messbereiche von 250 mbar bis 250 bar
Trockene Keramikmesszelle
Analogausgang: 0(4)...20 mA, 0...10 V
Kontaktausgang DC PNP, max. 200 mA
Kabelanschluß Stecker M8x1, 4-polig, hinten
PM 63

Bedienungsanleitung
Digital-Kontaktmanometer
3 stelliges LED Digital-Kontaktmanometer
80 mm Edelstahlgehäuse 330° drehbar
Min./max. Speicher
Frontbündige trockene Keramikmesszelle
Messbereiche von 25 mbar bis 60 bar
Analogausgang: 0(4)...20 mA, 0...10 V
Kontaktausgang DC PNP, max. 200 mA
Lieferbar mit allen gängigen
Prozessanschlüssen
PM 82-3

Bedienungsanleitung

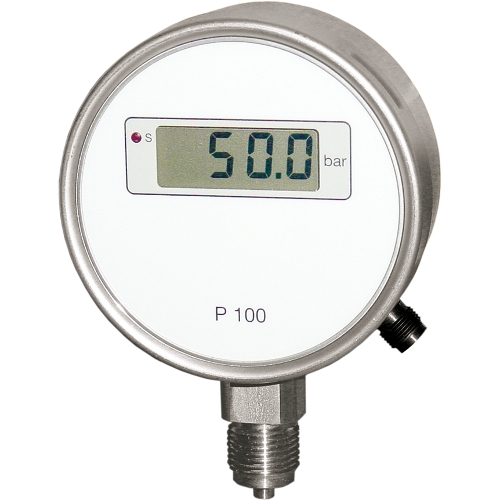

Digital-Kontaktmanometer
3 ½ stelliges LCD-Digitalmanometer
100mm Edelstahlgehäuse
Messbereiche von 40 mbar bis 250 bar
Trockene Keramikmesszelle
Analogausgang: 0(4)...20 mA, 0...10 V
Kontaktausgang PNP-Schliesser, max 50 mA
Lieferbar mit allen gängigen Prozessanschlüssen,
daher auch für den Einsatz in der Lebensmittel-
und in der pharmazeutischen Industrie geeignet.
P 100

Bedienungsanleitung
Digital-Kontaktmanometer
Trockene Keramikmesszelle
Messbereiche von 25 mbar bis 250 bar
Genauigkeit ≤ 0,2%
Hohe Überlastfestigkeit
2 einstellbare Grenzwerte
Analogausgang 0(4)...20 mA oder 0...10 V
elektrischer Anschluß im Gehäuse mittels Klemmen
PDM 80-1

Bedienungsanleitung
Drucktransmitter mit Keramikmeßzelle
- Meßbereiche -1 ... 0 bis 0 ... 60 bar
- Ausgangssignal 4-20mA / 0-10 V
- Druckanschluss G 1/2 B

für Relativdruck
Kennlinienabweichung: 1%
Einsatzbereiche:
Verfahrens-, Prozeß-, Umwelttechnik

ME 11

Bedienungsanleitung
Drucktransmitter mit Keramikmeßzelle ME 11
Drucktransmitter mit Keramikmeßzelle
- Meßbereiche -1 ... 0 bis 0 ... 60 bar
- Ausgangssignal 0(4)-20mA / 0-10 V/ 1-5 V V
- Druckanschluss G 1/2 B

für Absolut- und Relativdruck
Kennlinienabweichung: 1% oder 0,5%
Schutzart IP 65
Einsatzbereiche:
Verfahrens-, Prozeß-, Umwelttechnik

ME 12

Bedienungsanleitung
Drucktransmitter mit Keramikmeßzelle ME 12
Drucktransmitter mit Keramikmeßzelle EEx
- Meßbereiche 0 ... 40 mbar bis 0 ... 40 bar
- Ausgangssignal 4-20 mA
- Druckanschluss G 1/2 B

- EEx ib IIC T6
Einsatzbereiche:
Verfahrens-, Prozeß-, Umwelttechnik, Gasversorgung

ME 49

Bedienungsanleitung
Drucktransmitter mit Keramikmeßzelle ME 49

Programmierbarer Druckmessumformer
Keramik-Meßzelle oder piezoresistive Meßzelle
- Meßbereiche 0 ... 10 mbar bis 0 ... 40 bar
- Ausgangssignal 4-20 mA
- Druckanschluss siehe Datenblatt

- Anzeige und Tastatur
- M12-Steckanschluß

Einsatzbereiche:
Verfahrens-, Prozeß-, Umwelttechnik, Biogas usw.

ME 50

Bedienungsanleitung
programmierbarer Drucktransmitter
Druckmessumformer
für die Abwasser- / Prozessmesstechnik

Keramikmeßzelle
- Meßbereiche 0 ... 40 mbar bis 0 ... 1000 mbar
- Ausgangssignal 4-20 mA
- Druckanschl. Kunststoffanschlussverschraubung DN32-G2“

Einsatzbereiche:
Verfahrens-, Prozeß-, Umwelttechnik, Abwassertechnik, Biogas usw.

ME 67

Bedienungsanleitung
Drucktransmitter
Drucktransmitter mit Keramikmeßzelle
- Meßbereiche 0 ...0,6 bar bis 0...10 bar.
- Ausgangssignal 0(4)-20mA / 0-10 V
Einsatzbereiche:
Galvanotechnik sowie in Anlagen zur Wasserbehandlung
für Trink-, Brauch-,Prozess- und Abwasser.
ME 69

Bedienungsanleitung
Drucktransmitter ME 69
Kontaktmanometer
Kombination aus Anzeige- und Schaltgerät für
Anwendungen unter erschwerten Meßbedingungen
- Meßbereiche 0...400 mbar bis 0 ... 25 bar
- überdrucksicher bis 25 bar
- Druckanschluss G 1/2 B

- Schaltelemente unabhängig von der Anzeige
- Zulassung SIL2
Einsatzbereiche:
Trinkwasserförderung, Wasserwirtschaft, Verfahrenstechnik, Anlagenbau und pneumatische Transportanlagen

MS 11

Bedienungsanleitung
Anzeige- und Schaltgerät MS 11

Digitaler Druckschalter / -transmitter
Kompakter, parametrierbarer Druckschalter / -transmitter für Überdruck- und Unterdruck- Überwachungsaufgaben
- Nennspannung: 24 V DC/AC
- Meßbereiche 0...1,6 bar bis 0...60 bar
- Ausgangssignal 0(4)-20mA / 0-10 V 3-Leiter
- 2 potenzialfreie Relaiskontakte programmierbar
- Überdrucksicher: Doppelter Meßbereich
- Druckanschluss G 1/2 B (Standard) oder G 1/4 B
- Werkstoffe med.-ber.: 1.4305, Keramik Al2 O3, Viton®

- elektr. Anschluß: 2 x Rundsteckverbinder M12
große helle LED-Anzeige
umschaltbare Druckeinheiten
2 unabhängige Schaltpunkte mit vielen Einstelloptionen
optionaler Signalausgang mit der Möglichkeit zur Kennlinienspreizung und -umkehr mit beliebigem Offset
Kennlinienumsetzung über Tabelle mit max. 30 Messpunkten
komplette Einstellung aller Parameter und Mess-stellenprotokoll durch optionalen PC-Adapter EU03 möglich

MS 12

Bedienungsanleitung
digitaler Druckschalter/Drucktransmitter
Rohrfedermanometer
Nenngröße 63
hohe chemische Beständigkeit
- 0-0,6 bis 0-1000 bar, Ausführung –1 bis 600 bar; auch

- entsprechende Vakuum- und Mano-Vakuummessbereiche
- überdrucksicher bis Skalenendwert
- Druckanschluss G 1/4 B

- Genauigkeitsklasse (EN 837-1)1,6

RCh-63

Bedienungsanleitung
Rohrfedermanometer RCh-63
Rohrfedermanometer
Nenngröße 100
hohe chemische Beständigkeit
- 0-0,6 bis 0-1600 bar,
- überdrucksicher bis Skalenendwert
- Druckanschluss G 1/2 B

- Genauigkeitsklasse (EN 837-1) 1,0
- medienberührte Materialien aus Messing oder Edelstahl
- ungefüllt oder gefüllt

zusätzliche Kontaktvorrichtungen KE...
RChG-100

Bedienungsanleitung
Rohrfedermanometer RChG-100
