VIBRANIVO® VN 1000



Vibrations-Füllstand-Grenzschalter






Produktübersicht


Datenblatt


Applikationen


Siehe auch VN2000


Siehe auch VN4000
Siehe auch VN6000
Anwendung


Das Gerät wird verwendet für die Füllstandüberwachung in allen Arten von Kleinbehältern und Förderleitungen.. Es ist einsetzbar für alle pulverförmigen und granulierten Schüttgüter.

Funktionsweise


Die Schwingsonde schwingt piezoelektrisch angeregt auf ihrer mechanischen Resonanzfrequenz von ca. 350Hz. Wird die Sonde durch das Füllgut bedeckt, so wird die dadurch enstehende Dämpfung elektronisch registriert und ein entsprechender Schaltausgang betätigt. Durch die Schwingung wird in gewissen Grenzen eine Selbstreinigung des Gerätes bewirkt.

Anwendung


  • für alle pulverförmigen und granulierten Schüttgüter.
    		•
  • zuverlässiges und einfaches Funktionsprinzip,
        absolut wartungsfrei
  • Einsatz in Anwendungen mit starkem Materialfluß
    		•
  • zuverlässiges und einfaches Funktionsprinzip,
        absolut wartungsfrei
  • kompakte Bauform = minimaler Platzbedarf
    		•
  • produktberührende Teile aus Edelstahl,
        lebensmittelgeeignet
  • Zulassung zum Einsatz in durch brennbare Stäube
        explosionsgefährdeten Bereichen
  • der der Kategorie 1/2 D (Zone 20/21)
  • serienmäßig Schutzart IP66
  • robustes Alu-Druckgehäuse
  • modularer Aufbau


    • Ausführungen




    VIBRANIVO® 1020


    VIBRANIVO® 1030


    Kompakte Ausführung
    Seitlich oder schräger Einbau.
    165mm Länge.
    Einschraubgewinde R 1 ½ Zoll konisch DIN 29999 oder NPT 1 ½ Zoll konisch ANSI B 1.20.1

    Rohrverlängerung
    Seitlich, vertikaler oder schräger Einbau.
    Max. 4000mm Länge.
    Einschraubgewinde R 1 ½ Zoll konisch DIN 29999 oder NPT 1 ½ Zoll konisch ANSI B 1.20.1





    VIBRANIVO® 1040


    VIBRANIVO® 1050


    Rohrverlängerung zur Selbstmontage
    Seitlicher, vertikaler oder schräger Einbau.
    Max. 4000mm Länge.
    Einschraubgewinde R 1 ½ Zoll konisch DIN 29999 oder NPT 1 ½ Zoll konisch ANSI B 1.20.1

    Seilverlaengerung
    Einbau nur von oben.
    Max. 20000mm Länge.
    Einschraubgewinde R 1 ½ Zoll konisch DIN 29999 oder NPT 1 ½ Zoll konisch ANSI B 1.20.1

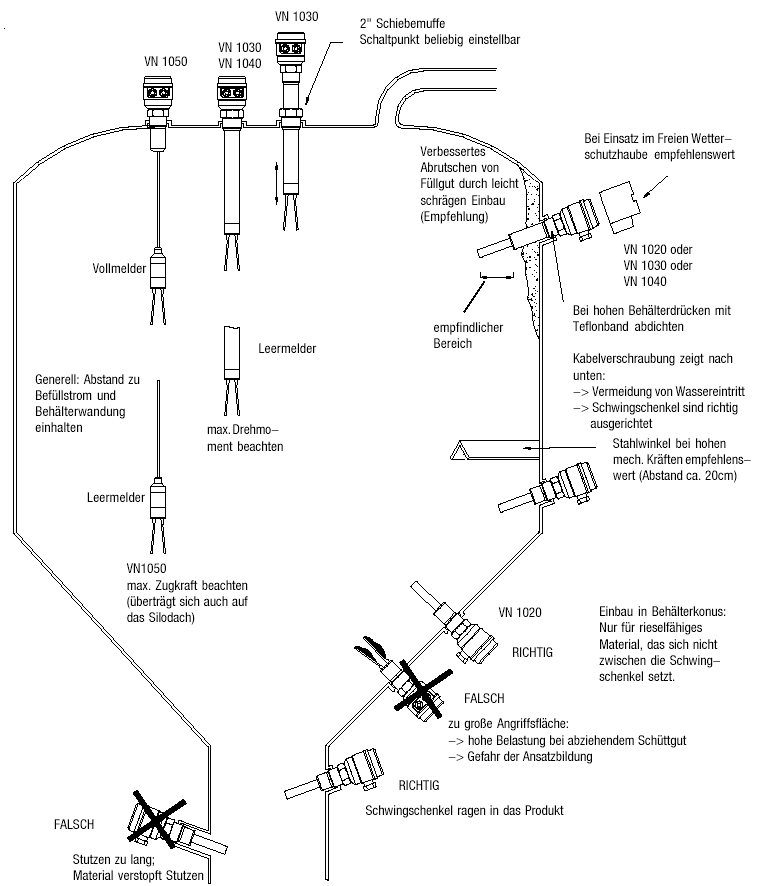

    Einbaumöglichkeiten




    VIBRANIVO®




    Siehe rechtes Bild
    - VN1020
    - VN1030
    - VN1040
    - VN1050
